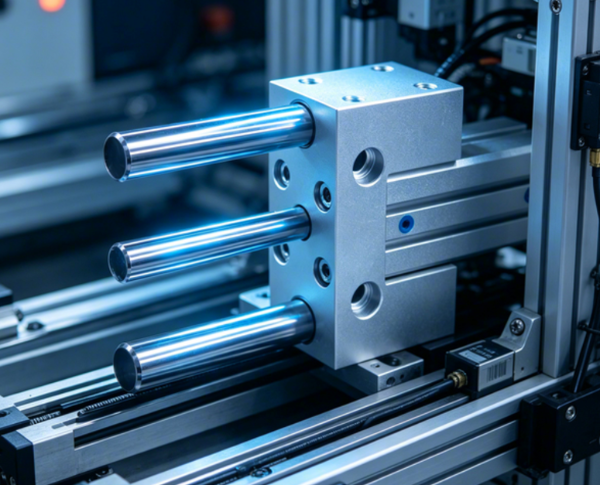

What Are Pneumatic Cylinder Guide Rods and How Do They Work

تُستخدم الأسطوانات الهوائية على نطاق واسع عندما تحتاج الآلة إلى حركة خطية يمكن التحكم فيها. يقوم ضغط الهواء بتحريك المكبس داخل الأسطوانة، وتنتقل هذه الحركة إلى قضيب المكبس. الفكرة الأساسية بسيطة. ومع ذلك، تحتاج بعض التطبيقات إلى أكثر من مجرد الحركة وحدها.

قد يحتاج الجزء المتحرك أيضًا إلى البقاء محاذيًا. قد تحتاج إلى مقاومة الدوران غير المرغوب فيه. قد يحمل حمولة لا تستقر مباشرة في المركز. في هذه الحالات، قد لا يكون قضيب المكبس هو الجزء الوحيد المسؤول عن الحفاظ على استقرار الحركة. هذا هو المكان قضبان توجيه اسطوانة هوائية تعال إلى الصورة.

قضبان التوجيه هي عناصر داعمة مرتبة جنبًا إلى جنب مع حركة الأسطوانة الرئيسية. وهي تعمل بلوحة متحركة أو وصلة مشابهة للمساعدة في التحكم في اتجاه الحركة. اعتمادًا على تصميم الأسطوانة، قد تتحرك القضبان عبر البطانات أو المحامل أو الهياكل التوجيهية الأخرى.

والنتيجة هي أسطوانة يمكنها الجمع بين الحركة الهوائية والتوجيه الميكانيكي الإضافي.

أصبح هذا التصميم جزءًا مهمًا من العديد من أنظمة التشغيل الآلي. يمكن العثور عليها في المعدات المستخدمة للدفع، والرفع، والضغط، والإمساك، والإيقاف، والتثبيت، ومناولة المواد. والسبب عملي. عندما يحتاج الحمل المتحرك إلى السير في مسار يتم التحكم فيه، يمكن أن يؤدي التوجيه الإضافي إلى تسهيل إدارة الترتيب العام.

ما هي قضبان دليل اسطوانة هوائية؟

قضبان التوجيه عبارة عن أعمدة فولاذية مطحونة بدقة - عادة ما تكون مقواة ومطلية بالكروم الصلب لمقاومة التآكل - مثبتة بالتوازي مع قضيب المكبس الرئيسي لأسطوانة هوائية، وتعمل من خلال البطانات الخطية المخصصة المثبتة في رأس الأسطوانة وغطاءها. وظيفتهم هي هيكلية بحتة: امتصاص الحمل الجانبي، ومقاومة عزم الدوران، والحفاظ على لوحة الأدوات المرفقة تسير في خط مستقيم غير دوار.

تعتمد الأسطوانة القياسية أحادية القضيب على جلبة واحدة في نهاية القضيب لتوجيه قضيب المكبس. هذا مناسب للقوة المحورية النقية، والأحمال المركزية، لكنه يوفر مقاومة قليلة جدًا لعزم الدوران أو القوة خارج المحور - قم بتطبيق حمل جانبي حتى بحجم متواضع بالقرب من موضع القضيب الممتد بالكامل، ويمكن أن يتجاوز ذراع العزم الناتج بسرعة ما تم تصميم جلبة واحدة للتعامل معه، مما يؤدي إلى تآكل ختم القضيب، وزيادة الاحتكاك، وفي النهاية الربط أو تسجيل القضيب.

إن إضافة قضيبي توجيه، تم ترتيبهما بشكل متناظر حول الأسطوانة الرئيسية (تكوين الأسطوانة الموجهة ثنائي القضيب الكلاسيكي)، ينشر هذا التحميل عبر ثلاث نقاط دعم - جلبتا قضيب التوجيه بالإضافة إلى قضيب المكبس نفسه - مما يزيد بشكل كبير من تحمل التجميع لكل من الحمل الجانبي وعزم الدوران. هذا هو بالضبط التكوين الذي تنشره معظم الشركات المصنعة لتقييمات محددة لحظية التحميل، ويتم التعبير عنها عادةً بالنيوتن-متر أو كحد أقصى للحمل الجانبي بالنيوتن على مسافة امتداد معينة.

يمكن أن يختلف البناء الدقيق. تستخدم بعض الأسطوانات قضبان توجيه خارجية. يقوم البعض الآخر بدمج الأجزاء التوجيهية في جسم الأسطوانة. يظل الغرض الأساسي مشابهًا: فصل وظيفة التوجيه عن عملية الدفع والسحب البسيطة لقضيب المكبس.

كيف تعمل اسطوانة هوائية مع قضبان التوجيه؟

تبدأ عملية العمل بدخول الهواء المضغوط إلى الأسطوانة. يدفع الهواء المكبس الداخلي، مما يؤدي إلى تحرك قضيب المكبس.

إذا كانت الأسطوانة تحتوي على قضبان توجيه، فإن القسم المتحرك الخارجي متصل بتلك القضبان أيضًا. عندما يتحرك قضيب المكبس، تنتقل قضبان التوجيه عبر دعاماتها التوجيهية. وبالتالي فإن اللوحة المتحركة أو الأداة المرفقة تتبع مسارًا متحكمًا فيه.

لا تحل قضبان التوجيه محل الوظيفة الأساسية للأسطوانة الهوائية. لا يزال الهواء يوفر القوة الدافعة. تساعد القضبان بشكل أساسي في إدارة الحركة الناتجة عن تلك القوة.

يمكن فهم تسلسل العمل البسيط في أربع مراحل:

يدخل الهواء الاسطوانة.

يعمل الضغط على المكبس الداخلي.

يتحرك المكبس.

ينقل قضيب المكبس الحركة نحو الحمل الخارجي.

تتحرك قضبان التوجيه مع التجميع.

تساعد دعاماتهم التوجيهية في الحفاظ على محاذاة الحركة.

يصل الجزء المرفق إلى موضع عمله.

يساعد الهيكل الموجه في الحفاظ على الاتجاه المقصود أثناء السفر.

عندما يتغير تدفق الهواء، يمكن للمكبس أن يتحرك في الاتجاه المعاكس في ترتيب مناسب للأسطوانة. تتبع قضبان التوجيه الحركة وتستمر في تقديم الدعم.

هذا التعاون هو ما يجعل الأسطوانة الهوائية الموجهة مختلفة عن الأسطوانة البسيطة المستخدمة بشكل أساسي للدفع أو السحب المستقيم.

لماذا هناك حاجة إلى قضبان التوجيه في بعض الأسطوانات الهوائية؟

الكثير من التطبيقات الهوائية لا تحتاج أبدًا إلى قضبان توجيه على الإطلاق؟ - دفع مركزي بسيط، إجراء تثبيت خفيف، توقف أساسي يتم تشغيله بواسطة الطيار، كل هذه الأشياء تحمل قضيب مكبس الأسطوانة القياسي داخل غلاف التصميم المقصود دون مشكلة.

يتغير الحساب بمجرد دخول القوة الحقيقية خارج المحور إلى الصورة. خذ أسطوانة تدفع لوحة تثبيت تحمل قابضًا يلتقط الأجزاء بشكل غير متماثل - يقع مركز ثقل الحمولة بعيدًا عن الخط المركزي لقضيب المكبس، مما يخلق ذراعًا ثانيًا. يولد هذا الذراع اللحظة عزم الدوران في محاولة لتدوير أو إمالة المجموعة المتحركة، كما أن جلبة القضيب المفردة للأسطوانة القياسية لديها قدرة محدودة حقًا على مقاومة عزم الدوران هذا قبل تآكل الختم، أو زيادة الاحتكاك، أو بدء الربط في دورة العمل.

ينشر المصنعون حدودًا محددة للحمل الجانبي وعزم الدوران للأسطوانات القياسية على وجه التحديد لأن وضع الفشل هذا مفهوم جيدًا ويمكن التنبؤ به - يتجاوز الحمل الجانبي المقدر عند امتداد شوط معين، ويصبح التآكل المبكر مضمونًا بشكل أساسي بغض النظر عن مدى جودة تحديد بقية النظام.

توجد قضبان التوجيه خصيصًا لرفع هذا التسامح. من خلال توزيع الحمل عبر نقطتي جلبة إضافيتين بدلاً من الاعتماد على الجلبة المفردة لقضيب المكبس وحدها، يمكن للأسطوانة الموجهة ذات القضيب المزدوج التعامل مع الأحمال الجانبية وقيم عزم الدوران أعلى بعدة مرات من الأسطوانة القياسية ذات التجويف المكافئ قبل ظهور تآكل مماثل.

الفائدة الحقيقية ليست أن قضبان التوجيه تجعل الأسطوانة "أقوى" بمعنى عام، بل إنها تقسم المهمة وظيفيًا. يقوم قضيب المكبس بتوليد ونقل القوة الدافعة المحورية. تمتص قضبان التوجيه الحمل الجانبي وتقاوم الدوران. إن تقسيم هذه الوظائف عبر مكونات مخصصة، تم تصنيف كل منها حسب وظيفتها المحددة، هو ما يسمح للأسطوانة الموجهة بالتعامل مع التطبيقات التي لم يتم تصميم أسطوانة قياسية من أجل بقائها على الإطلاق.

كيف تساعد قضبان التوجيه في الاستقرار والمحاذاة؟

يعد الاستقرار أحد الأسباب الرئيسية لاستخدام قضبان التوجيه.

تنتج الأسطوانة الهوائية حركة خطية، لكن ظروف العمل الحقيقية يمكن أن تقدم قوى من اتجاهات مختلفة. قد يضغط الحمل على كائن آخر. يمكن للأداة الاتصال بقطعة العمل. قد تحمل اللوحة المتحركة شيئًا غير موزع بالتساوي.

هذه الظروف يمكن أن تخلق حركة غير مرغوب فيها.

تساعد قضبان التوجيه في الحفاظ على محاذاة المجموعة المتحركة أثناء تحركها. يحد هيكلها الداعم من الحركة غير الضرورية ويساعد اللوحة المرفقة على اتباع المسار المقصود.

يمكن أن يساعد هذا أيضًا في التوجيه.

على سبيل المثال، قد تحتاج الأداة المثبتة على اللوحة المتحركة إلى البقاء في مواجهة نفس الاتجاه طوال الضربة. بدون التوجيه المناسب، قد تميل الأداة إلى الدوران أو التحول. يمكن أن يساعد ترتيب قضيب التوجيه في التحكم في تلك الحركة.

ويمكن النظر إلى العلاقة ببساطة:

القوة الهوائية ← حركة المكبس ← حركة قضيب المكبس ← لوحة متحركة موجهة ← حركة خارجية متحكم فيها

تعد قضبان التوجيه جزءًا من منتصف هذه العملية. أنها لا تخلق القوة الهوائية. إنها تساعد على الاستفادة بشكل أفضل من الحركة التي أنشأتها الأسطوانة.

هذا التمييز مهم عند اختيار المعدات. لا ينبغي للمشتري أن يفترض أن إضافة قضبان التوجيه يحل كل مشكلة في الحركة. لا يزال يتعين النظر في الطلب بأكمله.

أين يتم استخدام قضبان توجيه الأسطوانات الهوائية بشكل شائع؟

يمكن أن تكون الأسطوانات الهوائية الموجهة مفيدة في العديد من المواقف التي تحتاج فيها الآلة إلى حركة خطية يمكن التحكم فيها.

تعتبر معالجة المواد أحد المجالات المشتركة. قد تقوم الأسطوانة الموجهة بدفع أو رفع أو إيقاف أو وضع عنصر كجزء من آلة أكبر. يساعد هيكل الدليل في الحفاظ على ثبات الجزء المتحرك أثناء تفاعله مع المادة.

يمكن لمعدات التعبئة والتغليف أيضًا استخدام الحركة الموجهة. قد تحتاج الآلة إلى تحريك طبق، أو الضغط على طرد، أو وضع عنصر ما، أو فصل المنتجات. تتغير المهمة الدقيقة من آلة إلى أخرى، لكن التحكم في الحركة يظل مهمًا.

• تطبيقات أخرى للمعدات
• دفع المواد إلى موضعها
• عقد الأجزاء أثناء العملية
• تحريك مكونات الآلة
• لقط الشغل
• إيقاف المنتجات على خط الإنتاج
• فصل المواد
• أدوات تحديد المواقع
• دعم عمليات المناولة البسيطة

العامل المشترك ليس الصناعة نفسها. هذا هو نوع الحركة المطلوبة.

عندما تحتاج الآلة إلى جزء متحرك للتحرك على طول مسار محدد مع الحفاظ على استقرارها، يمكن أن تصبح قضبان التوجيه مفيدة.

ولهذا السبب يمكن أن يظهر نفس المفهوم الأساسي في أنواع مختلفة من المعدات. قد يتغير التطبيق، ولكن تبقى الحاجة إلى الحركة الخطية الخاضعة للرقابة.

ما هو الفرق بين الاسطوانة القياسية والاسطوانة الموجهة؟

والفرق الرئيسي هو الطريقة التي يتم بها دعم الحمل المتحرك والتحكم فيه.

يتم تصميم أسطوانة الهواء القياسية عمومًا حول المكبس وقضيب المكبس وجسم الأسطوانة. وتتمثل مهمتها الرئيسية في توليد حركة خطية. يجب أن يكون الحمل الخارجي مناسبًا لهذا الترتيب.

تضيف الأسطوانة الموجهة هيكلًا توجيهيًا منفصلاً. تعمل قضبان التوجيه جنبًا إلى جنب مع قضيب المكبس لدعم المجموعة المتحركة.

هذا لا يعني أن الأسطوانات الموجهة يجب أن تحل محل الأسطوانات القياسية في كل آلة.

قد لا تتطلب المهمة البسيطة توجيهًا إضافيًا. قد تؤدي إضافة مكونات غير ضرورية إلى جعل النظام أكثر تعقيدًا مما ينبغي.

النهج الأفضل هو النظر إلى ظروف العمل الفعلية. إذا كان الحمل يحتاج إلى دعم إضافي أو كان يجب على الجزء المتحرك الحفاظ على اتجاهه، فقد يكون الترتيب الموجه أكثر منطقية.

كيف يجب على المشترين اختيار قضبان توجيه الأسطوانات الهوائية؟

يبدأ اختيار أسطوانة هوائية موجهة بالتطبيق بدلاً من اسم المنتج.

يجب على المشترين فهم ما ستفعله الأسطوانة أثناء التشغيل العادي. إن نوع الحمولة، واتجاه الحركة، وبيئة العمل، ومساحة التثبيت المتاحة، ومستوى التوجيه المطلوب يمكن أن تؤثر جميعها على الاختيار.

يمكن أن تتضمن قائمة المراجعة المفيدة ما يلي:

1. ما الذي يتم نقله؟

التعرف على نوع الحمل العام وكيفية ارتباطه باللوحة المتحركة.

2. كيف سيتحرك الحمل؟

فكر فيما إذا كانت الحركة تتضمن الدفع أو الرفع أو الضغط أو الإمساك أو أي مهمة أخرى.

3. هل يمكن للحمل أن يخلق قوى جانبية؟

إذا لم يظل الحمل متمركزًا، فقد يصبح التوجيه الإضافي أكثر أهمية.

4. هل يحتاج الجزء المتحرك إلى البقاء في اتجاه واحد؟

إذا كان التدوير سيؤثر على التطبيق، فيمكن أن توفر قضبان التوجيه تحكمًا مفيدًا.

5. ما هي بيئة العمل؟

قد يؤثر الغبار والرطوبة وعمليات التنظيف والظروف البيئية الأخرى على التصميم المناسب للأسطوانة.

6. كيف سيتم تركيب الاسطوانة؟

ينبغي النظر في المساحة المتاحة وترتيب التركيب قبل اختيار الاسطوانة.

7. كيف سيتم صيانة الاسطوانة؟

The guide rods and their supporting parts should remain accessible enough for inspection and routine care.

A clear application description can make the selection process easier. Instead of simply asking for a pneumatic cylinder with guide rods, buyers can explain what the moving assembly needs to accomplish.

That gives manufacturers and equipment designers a better basis for discussing suitable options.

How Can Proper Guide Rod Use Support Everyday Machine Operation?

Guide rods are relatively simple parts, but their position inside a machine can make them important to daily operation.

A guided cylinder needs the rods, moving plate, and supporting structure to work together. If the moving assembly is not properly aligned, the cylinder may experience unnecessary resistance. Dirt or damage around the guiding area can also affect movement.

Routine attention can therefore make a difference.

Operators can observe whether the moving assembly travels smoothly. They can check for unusual movement, visible contamination, loose connections, or changes in the way the cylinder behaves during normal work.

Maintenance does not always need to involve complicated procedures. It can begin with simple observation.

The surrounding machine should also be considered. A guide rod can only provide useful guidance when the parts connected to it are installed and used appropriately. Excessive external force, poor alignment, or an unsuitable load can create problems that the guide rods were not intended to solve.

For this reason, guide rods should be viewed as part of a complete movement system rather than as an isolated component.

Their value comes from cooperation.

The cylinder supplies the movement. The piston rod transfers that movement. The guide rods help control the moving assembly. The attached tool or load then follows the guided path.

When these parts are selected around the same application, pneumatic movement becomes easier to connect with the practical needs of the machine.
