تجعل أسطوانات الهواء ذات العمود المزدوج الحركة الخطية الموجهة أكثر سهولة في الاعتبار

نظرًا لأن المعدات الآلية أصبحت أكثر إحكاما، فإن تصميم الحركة يحظى بمزيد من الاهتمام. قد تحتاج الآلة إلى تحريك أحد المكونات أو وضعه أو الضغط عليه أو دفعه أو رفعه أو نقله داخل منطقة عمل محدودة. لا يتمثل التحدي دائمًا في خلق الحركة. بل يتعلق الأمر أيضًا بالحفاظ على هذه الحركة ثابتة ويمكن التنبؤ بها.

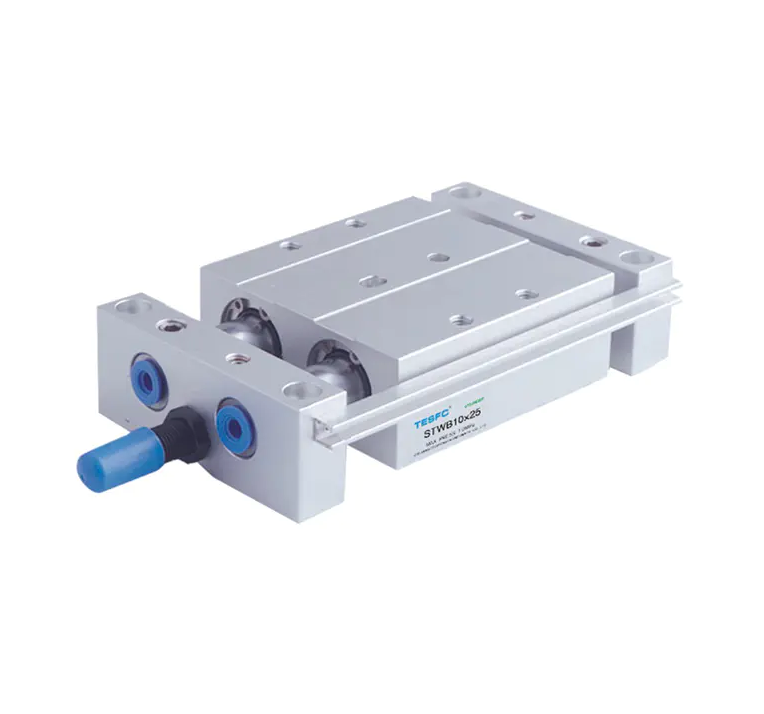

وهنا يأتي تصميم أ اسطوانة الهواء ذات العمود المزدوج يصبح مثيرا للاهتمام.

يمكن للأسطوانة التقليدية أن توفر حركة خطية، لكن بعض التطبيقات تحتاج أيضًا إلى دعم أفضل حول الجزء المتحرك. يوفر هيكل العمود المزدوج طريقة أخرى للتعامل مع هذا المطلب. باستخدام عمودين كجزء من الترتيب المتحرك، يمكن للأسطوانة أن تدعم الحركة الموجهة بينما تظل مضغوطة نسبيًا.

والفكرة ليست جديدة من حيث المبدأ، ولكن دورها في تصميم المعدات الحديثة يستحق اهتماما أكبر. بينما يبحث المصنعون عن طرق عملية لتنظيم تخطيطات الماكينة، يمكن أن تصبح المكونات التي تجمع بين الحركة والتوجيه خيارات تصميم مفيدة.

لماذا تعتبر الحركة الخطية الموجهة مهمة في المعدات الحديثة؟

تبدو الحركة الخطية بسيطة من الخارج. يتحرك أحد المكونات للأمام ويتوقف ويعود. ومع ذلك، فإن البنية المحيطة يمكن أن تجعل المهمة أكثر تعقيدًا.

قد يحتاج الجزء المتحرك إلى الحفاظ على موضعه أثناء حمل مكون آخر. وقد يحتاج أيضًا إلى الاقتراب من جسم ما من اتجاه معين. إذا لم يتم دعم الحركة بشكل صحيح، فقد تؤثر الحركة غير المرغوب فيها على طريقة تفاعل الأجزاء المتصلة.

تساعد الحركة الخطية الموجهة في معالجة مشكلة التصميم هذه.

بدلاً من السماح لمكون متحرك بالتحرك بدعم محدود، يوفر الهيكل مسارًا أكثر وضوحًا. وهذا يمكن أن يجعل الحركة أسهل في التنظيم داخل الجهاز.

يمكن أن يكون التوجيه مهمًا في العديد من المواقف:

• نقل قطع العمل بين المواقف
• دفع المكونات إلى مكانها
• دعم آليات المناولة الصغيرة
• فتح وإغلاق أقسام الآلة
• نقل التركيبات أو أصحاب
• تنفيذ إجراءات الضغط المتكررة
• تحديد موضع الأجزاء أثناء التجميع
• دعم عمليات مناولة المواد المدمجة

النقطة الأساسية هي أن الحركة والتوجيه غالبًا ما يحتاجان إلى العمل معًا. قد توفر الأسطوانة القوة اللازمة للحركة، لكن البنية المحيطة بها تحدد كيفية تصرف تلك الحركة.

هذا هو السبب في أن أسطوانات الهواء ذات العمود المزدوج تجذب الانتباه. هيكلها يجعل الحركة والتوجيه أقرب معًا ضمن ترتيب مكون واحد.

كيف تدعم أسطوانة الهواء ذات العمود المزدوج الحركة الموجهة؟

يستخدم عمودين للمساعدة في توجيه القسم المتحرك. يعمل العمودان مع جسم الأسطوانة واللوحة المتحركة لإنشاء مسار خطي أكثر دعمًا.

يمكن أن يكون هذا الترتيب مفيدًا عندما يحتاج الحمل المتحرك إلى دعم أكبر مما يمكن أن يوفره تصميم عمود واحد بسيط بشكل مريح.

تخيل آلة صغيرة تحتاج إلى دفع أحد المكونات إلى الأمام. سطح الدفع أوسع من العمود المركزي للأسطوانة التقليدية. قد يوفر عمود واحد الحركة المطلوبة، لكن اللوحة المتصلة قد تحتاج إلى دعم إضافي لتظل محاذية.

يقدم ترتيب العمود المزدوج طريقة أخرى.

يمكن للوحة المتحركة الاتصال بكلا العمودين. عندما تتحرك الأسطوانة، يتحرك العمودان معًا. وهذا يمنح المكون المرفق ترتيبات دعم أوسع.

الفائدة ليست مجرد وجود عمودين. يمكن أن يساعد التصميم العام في توزيع الحركة عبر منطقة أوسع. وهذا يمكن أن يسهل تكامل القسم المتحرك مع أجزاء الماكينة الأخرى.

كما أنه يمنح المصممين طريقة أخرى للتفكير في الحركة.

فبدلاً من التعامل مع الأسطوانة كمصدر للقوة فقط، يمكنهم اعتبارها جزءًا من هيكل الحركة الموجهة.

هل يمكن لأسطوانة الهواء ذات العمود المزدوج تبسيط تخطيطات الماكينة؟

الفضاء هو الاعتبار المستمر في تصميم المعدات. قد تحتوي الآلة على العديد من الأجزاء المتحركة التي تتنافس على نفس المنطقة. يمكن أن تؤدي إضافة مكونات منفصلة للحركة والتوجيه إلى جعل التخطيط أكثر تعقيدًا.

ويمكن أن تقدم نهجا أكثر تكاملا.

توفر الأسطوانة الحركة بينما يدعم ترتيب عمودها أيضًا اللوحة المتحركة. قد يقلل هذا من الحاجة إلى تصميم ترتيب توجيهي منفصل تمامًا لتطبيقات معينة.

هذا لا يعني أن الأسطوانة ذات العمود المزدوج يمكن أن تحل محل كل دليل خارجي. الآلات المختلفة لها متطلبات حركة مختلفة. تؤثر ظروف التحميل وطرق التثبيت وبيئات التشغيل والمكونات المتصلة على التصميم النهائي.

ومع ذلك، فإن المفهوم المتكامل يمكن أن يكون مفيدًا.

يمكن أن يكون هذا مناسبًا بشكل خاص لمعدات التشغيل الآلي المدمجة. عندما يتعين على كل جزء من الآلة أن يتناسب مع مساحة مخططة بعناية، يصبح تكامل المكونات أحد الاعتبارات المهمة في التصميم.

ما هي أنواع المعدات التي يمكن أن تستخدم هذا التصميم؟

التطبيقات المحتملة واسعة لأن الحركة الخطية تظهر في العديد من أشكال الآلات.

قد تستخدم الأنظمة الآلية الصغيرة الأسطوانات لتحريك التركيبات أو الحوامل أو قطع العمل أو الأغطية أو مكونات تحديد المواقع. يمكن أن تتضمن معدات التعبئة والتغليف أيضًا إجراءات دفع وتحديد موضع متكررة. قد تحتاج معدات التجميع إلى تجميع الأجزاء معًا على طول مسار محدد.

في هذه الحالات، الاسطوانة لا تعمل وحدها. يصبح جزءًا من نظام حركة أكبر.

يمكن اعتبار المكان الذي يحتاج فيه المكون المتحرك إلى الدعم أثناء السفر.

على سبيل المثال، قد يستخدم جهاز التعامل المدمج لوحة متحركة لحمل أداة متصلة. تحتاج اللوحة إلى السفر على طول مسار محدد. يمكن أن يوفر هيكل العمود المزدوج اتصالاً عمليًا بين مصدر الحركة الهوائية والقسم المتحرك.

مثال آخر هو آلية الضغط الصغيرة. قد يكون عنصر الضغط أوسع من عمود الأسطوانة نفسه. يمكن أن يوفر تصميم العمود المزدوج اتصالاً أكثر توازناً باللوحة المتحركة.

هناك أيضًا تطبيقات تتضمن الأغطية المنزلقة، وتحديد موضع المواد، وتركيبات الفحص، وآليات النقل الصغيرة.

السؤال المهم ليس ببساطة: "هل تستطيع هذه الأسطوانة تحريك الجزء؟"

والسؤال الأفضل هو: "كيف ينبغي دعم الجزء المتحرك أثناء تحركه؟"

يمكن أن يساعد هذا التحول في التفكير مصممي المعدات على اختيار المكونات وفقًا لمهمة الحركة بأكملها بدلاً من وظيفة واحدة فقط.

لماذا تعتبر اللوحة المتحركة مهمة جدًا؟

غالبًا ما تكون اللوحة المتحركة جزءًا مهمًا من الترتيب العام. فهو يربط حركة الأسطوانة بالمكون الذي يحتاج إلى التحرك.

إذا كانت اللوحة صغيرة وكانت مهمة الحركة واضحة، فقد يكون التصميم بسيطًا نسبيًا. يمكن للوحة الأوسع أو المكون المرفق أن يخلق متطلبات مختلفة.

يمكن أن تحمل اللوحة أداة تثبيت أو حامل أو دليل أو مشبك أو مستشعر أو أي عنصر آخر في الماكينة. يجب أن تظل حركتها منسقة مع الأسطوانة.

يوفر الهيكل ذو العمودين دعمًا للوحة من أكثر من موقع. وهذا يمكن أن يجعل الاتصال أكثر ملاءمة للتطبيقات التي لا يوفر فيها العمود المركزي وحده الترتيب المطلوب.

كما أنه يغير كيفية قيام المصممين بوضع المكونات المتصلة.

بدلاً من بناء كل قسم متحرك حول نقطة مركزية واحدة، يمكن للمصممين العمل بهيكل دعم أوسع. يمكن أن يساعد ذلك عندما يكون للجزء المرفق شكل أوسع.

قد يساعد التصميم أيضًا في تقليل التعقيد غير الضروري حول القسم المتحرك. في بعض الأحيان، قد يؤدي وجود عدد أقل من العناصر المنفصلة إلى تسهيل تنظيم الماكينة.

ومع ذلك، لا ينبغي الخلط بين البساطة والملاءمة العالمية. لا تزال أسطوانة الهواء بحاجة إلى مطابقة مهمة الحركة. الحمل المتصل، اتجاه العمل، ظروف التثبيت، والحركة المطلوبة كلها تحتاج إلى النظر فيها.

كيف يمكن للمصممين الاختيار بين التوجيه المتكامل والمنفصل؟

لا يحتاج كل تطبيق إلى نفس النوع من التوجيه.

قد يكون لدى بعض الآلات بالفعل هيكل توجيهي خارجي. في هذه الحالة، تحتاج الأسطوانة بشكل أساسي إلى توفير الحركة. قد تكون للمعدات الأخرى مساحة محدودة وتستفيد من ترتيب الأسطوانات الذي يتضمن دعمًا إضافيًا.

وهذا يخلق خيار تصميم مهم.

يمنح الدليل المنفصل المصممين مزيدًا من الحرية في وضع آلية التوجيه بشكل مستقل عن الأسطوانة. يمكن أن يكون مفيدًا لأنظمة الحركة الأكبر أو الأكثر تعقيدًا.

يمكن أن يكون ترتيب الأسطوانات المتكامل جذابًا عندما تكون منطقة الحركة مدمجة ويستفيد تصميم الماكينة من عدد أقل من المكونات المنفصلة.

يمكن النظر في الاختيار من خلال عدة أسئلة عملية:

ما الذي يتحرك؟

قد يكون للمكون الصغير احتياجات مختلفة عن التركيب أو النظام الأساسي الواسع.

ما مقدار الدعم المطلوب؟

تحتاج بعض العناصر المتحركة إلى دعم أكثر استقرارًا أثناء السفر.

ما مقدار مساحة التثبيت المتوفرة؟

قد يفضل التصميم المدمج اتباع نهج متكامل.

ما هي المكونات الأخرى التي تتصل باللوحة المتحركة؟

يمكن أن يؤثر شكل الأجزاء المرفقة وموضعها على الترتيب.

هل تحتوي الآلة بالفعل على هيكل توجيهي؟

قد تجعل التوجيهات الحالية ترتيبًا متكاملًا إضافيًا غير ضروري.

إن التفكير في هذه الأسئلة مبكرًا يمكن أن يساعد في تجنب إعادة التصميم غير الضرورية لاحقًا.

هل يمكن للأتمتة المدمجة أن تزيد الاهتمام بأسطوانات الهواء ذات العمود المزدوج؟

تعمل الأتمتة المدمجة على تغيير الطريقة التي يتعامل بها مصممو المعدات مع هندسة الماكينات. الآلات الصغيرة لا تؤدي بالضرورة مهامًا أقل. غالبًا ما يحتاجون إلى الجمع بين المزيد من الوظائف ضمن مساحة محدودة.

وهذا يخلق الضغط على كل مكون.

تحتاج الاسطوانة إلى توفير الحركة. يحتاج الدليل إلى الحفاظ على الاتجاه. يحتاج الاتصال إلى تثبيت الأجزاء المرفقة في مكانها. عندما يمكن النظر في عدة وظائف معًا، قد يصبح التخطيط العام أسهل في الإدارة.

إنها تتناسب مع هذه المناقشة لأن تصميمها يربط بشكل طبيعي بين العديد من الوظائف المتعلقة بالحركة.

يمكن استخدامها في آليات المناولة الصغيرة، ومعدات تحديد المواقع، وأجهزة التجميع، وآلات التعبئة والتغليف، والأنظمة الآلية الأخرى التي تتطلب حركة خطية يمكن التحكم فيها.

الجاذبية لا تعتمد على ميزة واحدة. إنه يأتي من الطريقة التي يمكن أن يتناسب بها المكون مع تصميم الآلة الأوسع.

ويعكس هذا أيضًا تغيرًا أوسع في التصنيع.

يتجه تطوير المعدات نحو هياكل أكثر تكاملاً. يبحث المصممون في كيفية تفاعل المكونات بدلاً من تقييم كل جزء على حدة. لم يعد يُنظر إلى الأسطوانة على أنها شيء يتحرك ذهابًا وإيابًا فقط. يمكن أن يؤثر شكلها وطريقة تركيبها ولوحها المتحرك وعلاقتها بالأجزاء المجاورة على الآلة النهائية.

ما الذي يجب على المهندسين مراعاته قبل استخدام أسطوانة الهواء ذات العمود المزدوج؟

يجب أن يبدأ اختيار الأسطوانة بالتطبيق وليس بالمكون نفسه.

يعد اتجاه الحركة نقطة انطلاق مهمة. يجب أن يفهم المصمم المكان الذي يجب أن ينتقل إليه القسم المتحرك وما يجب أن يحمله.

الجزء المرفق يستحق الاهتمام أيضًا. قد تتطلب اللوحة المتحركة المزودة بمثبت عريض ترتيب دعم مختلفًا عن الملحق الصغير.

شروط التثبيت مهمة أيضًا. يمكن أن تؤثر المساحة المتوفرة، وموضع التركيب، والمكونات المحيطة، وإمكانية الوصول إلى الصيانة على الاختيار العملي.

لا ينبغي إغفال بيئة التشغيل. يمكن أن يؤثر الغبار والرطوبة ودرجة الحرارة وممارسات التنظيف وظروف مكان العمل الأخرى على كيفية تركيب مكون هوائي في الماكينة.

الصيانة هي اعتبار آخر. يمكن للمكون الذي يسهل الوصول إليه أن يجعل الفحص الروتيني والاستبدال أكثر سهولة في الإدارة.

يجب على المصممين أيضًا مراعاة كيفية تفاعل الأسطوانة مع الأجزاء الأخرى. يجب أن يحتوي القسم المتحرك على مساحة كافية للتحرك دون التدخل في الهياكل المجاورة. يجب تخطيط الاتصالات قبل تجميع الجهاز.

وبالتالي يمكن أن تتضمن مراجعة التصميم المفيدة ما يلي:

• اتجاه الحركة
• شكل المكونات المرفقة
• الدعم المطلوب
• مساحة التثبيت المتاحة
• ترتيب التركيب
• أجزاء الآلة المحيطة
• بيئة العمل
• الوصول إلى الصيانة
• الاتصال مع المكونات المتحركة الأخرى

تساعد هذه الاعتبارات في وضع الأسطوانة ضمن التطبيق الحقيقي بدلاً من تقييمها كمنتج معزول.

كيف يمكن أن تؤثر أسطوانات الهواء ذات العمود المزدوج على التفكير المستقبلي في تصميم الماكينة؟

إن الاهتمام المتزايد بالمعدات المدمجة يشجع المصممين على إعادة النظر في كيفية تقسيم وظائف الآلة.

لا يلزم دائمًا وجود الحركة والتوجيه والدعم والاتصال كعناصر منفصلة تمامًا. في بعض الأحيان يمكن التقريب بينهما من خلال تصميم المكونات.

ويقدم مثالا واحدا على هذا النهج.

قد تأتي قيمتها من إعطاء المصممين طريقة أخرى لتنظيم الحركة الخطية. بدلاً من إضافة التوجيه فقط بعد تخطيط نظام الحركة، يمكن للمصممين مراعاة متطلبات الحركة الموجهة في بداية عملية التخطيط.

هذا يمكن أن يغير محادثة التصميم.

قد يبدأ منشئ الآلة بالسؤال عن مقدار المساحة المتوفرة. بعد ذلك يمكن أن تنتقل المناقشة نحو حجم اللوحة المتحركة، وموضع المكون المتصل، والطريقة التي ينبغي بها دعم الحركة.

وهذا النهج أكثر شمولية.

كما أنه يشجع التعاون الوثيق بين التصميم الميكانيكي وتخطيط الأتمتة. يمكن أن يؤثر تغيير بسيط في ترتيب الأسطوانة على موضع الأجزاء المجاورة. يمكن أن تؤثر اللوحة المتحركة المختلفة على كيفية تنظيم إطار الماكينة. يمكن لقسم الحركة الأكثر إحكاما توفير مساحة إضافية للوظائف الأخرى.

ومع استمرار المعدات في الجمع بين المزيد من العمليات في مناطق عمل أصغر، ستظل هذه العلاقات مهمة.

لذلك فإن أسطوانات الهواء ذات العمود المزدوج تستحق النظر ليس فقط كمكونات تعمل بالهواء المضغوط، ولكن كجزء من مناقشة أوسع حول الحركة الخطية الموجهة، والتخطيطات المدمجة، والهندسة المعمارية العملية للآلة.
